RCBB5

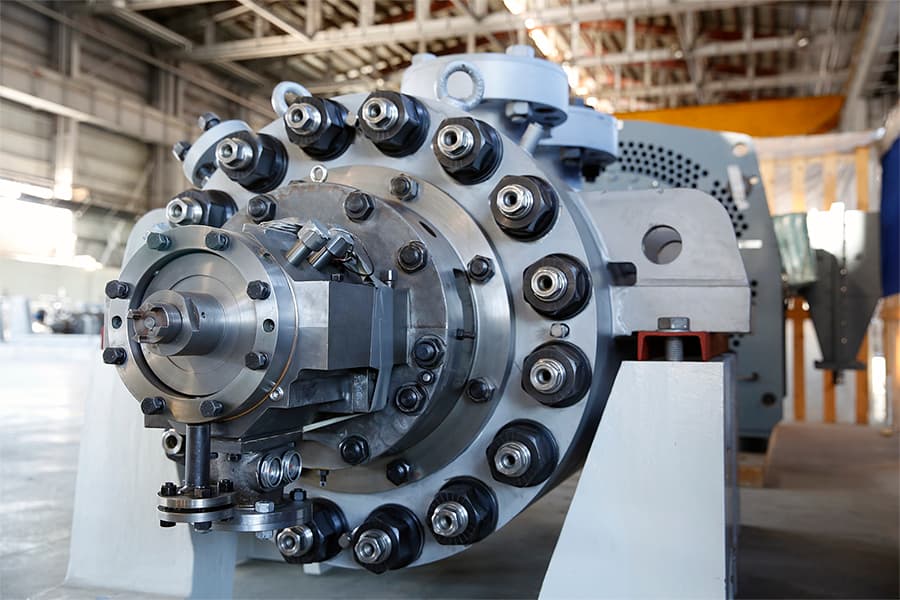

پمپ های سری RCBB5 مطابق پمپ های BB5 استاندارد API610 ویرایش 11 طراحی و ساخته شده است. این پمپ ها دارای ساختار (Double Casing)، (Radially split)، (Between bearing)جهت دستیابی به فشار و دمای بالا در صنایع نفت، گاز و تولید برق می باشند.پوسته داخلی به صورت Volute یا دیفیوزر می باشند. نیروهای محوری با آرایش پروانه ها یا بالانس درام خنثی می شوند. Barrel ها به دو صورت آهنگری یا ریخته گری ساخته می شوند. محفظه آب بندی پمپ های RCBB5 مطابق با استاندارد API610 طراحی شده و امکان نصب مکانیکال سیل های کارتریج Double , Single را مطابق با استاندارد API682 فراهم می کند.
ویژگی های محصول
• کاملا منطبق بر استاندارد API610(ISO13709) مدل BB5
• Barrel به صورت ریخته گری یا آهنگری
• نصب به صورت Center line کاررد در شرایط دما بالاست
• بهینه سازی طراحی هیدرولیک با نرم افزار CFD
• NPSH پایین در پروانه مرحله اول
• بالانس نیرو های محوری از طریق آرایش پروانه ها یا بالانس درام
• انواع مختلف یاتاقان و سیستم روغن کاری(Antifriction bearing, journal radial bearing, tilting pad thrust bearing )
• طراحی محفظه آب بندی برای سیل های API682
کاربردها
*صنایع نفت و گاز
*فرآیندهای هیدروکربن
*فرآیندهای مایع سازی گاز
*پمپ های یوتیلیتی
*نیروگاه ها
*تولیدات پالایشگاهی و پتروشیمی
*انتقال سیالات دمای بالا
*بویلر فید واتر دمای بالا
*بویلر فید واتر فشار بالا
*فرآیندهای تزریق فشار بالا
*پمپ های خط لوله
متریال های در دسترس
کربن استیل، کروم استیل، استینلس استیل
داپلکس و سوپر داپلکس
API610 همه متریال ها مطابق با استاندارد
و همه متریال های خاص
مشخصات فنی
ظرفیت تا m3/h 2000
فشار تا 4000 m
حداکثر تا دمای 300 c
